Thời Gian Phản Hồi T90 Của Đầu Dò Ảnh Hưởng Thế Nào Đến Quá Trình Đo Nhiệt Độ?

Thời gian phản hồi của cảm biến nhiệt độ là một thông số quan trọng trong các quy trình công nghiệp được kiểm soát, đặc biệt là trong ngành dược phẩm và thực phẩm. Bài viết này phân tích một cách hệ thống các yếu tố ảnh hưởng đến thời gian phản hồi T90 thông qua các thử nghiệm thực nghiệm được thực hiện trong môi trường được kiểm soát.

Kết quả cho thấy các biến số như độ dày, chiều dài, tấm chắn nhiệt và diện tích bề mặt đầu dò ảnh hưởng đáng kể đến khả năng phát hiện những thay đổi nhiệt độ nhanh chóng của cảm biến, với mức cải thiện lên đến 70% trong các cấu hình được tối ưu hóa.

Thời gian phản hồi T90 là gì?

Trong các quy trình nhiệt quan trọng – chẳng hạn như tiệt trùng, thanh trùng và thẩm định nhiệt – độ chính xác của phép đo không chỉ phụ thuộc vào độ chính xác của cảm biến mà còn phụ thuộc vào động lực học phản hồi của nó.

Thông số tham chiếu là thời gian phản hồi T90 là khoảng thời gian cần thiết để cảm biến phát hiện được 90% sự thay đổi giữa điều kiện ban đầu và điều kiện cuối cùng.

Giá trị T90 cao (phản hồi chậm) có thể dẫn đến:

• Chậm trễ trong việc phát hiện các thay đổi quá nhiệt
• Đánh giá thấp các đỉnh nhiệt
• Sai sót trong việc xác định các điểm quan trọng của quy trình (điểm lạnh)

Giá trị T90 của cảm biến hoặc đầu dò cũng có thể thay đổi tùy thuộc vào điều kiện môi trường, chẳng hạn như khi ở trong không khí hoặc nước và liệu chất lỏng hoặc chất khí đó đang đứng yên hay chuyển động, và nếu đang chuyển động thì tốc độ là bao nhiêu.

Do đó, thiết kế của hệ thống đo lường đóng một vai trò quan trọng.

Quý khách hàng có thể nhận tài liệu PDF chi tiết về thời gian phản hồi T90 tại đây

Phương pháp thực nghiệm

Các phân tích được trình bày bắt nguồn từ các chiến dịch thử nghiệm được thực hiện với các bộ ghi dữ liệu (data logger) được sử dụng các đầu dò khác nhau.

Điều kiện thử nghiệm:

• Môi trường: tủ sấy đối lưu cưỡng bức (có quạt)
• Nhiệt độ: 120°C
• So sánh giữa các hình dạng và cấu tạo khác nhau

Các biến số được phân tích:

• Độ dày của thành đầu dò
• Chiều dài của đầu dò
• Sự hiện diện của lớp bảo vệ nhiệt
• Bề mặt trao đổi nhiệt

Phương pháp thực nghiệm cho phép chúng tôi tách biệt sự đóng góp của từng thông số đối với thời gian phản hồi.

Kết quả và thảo luận

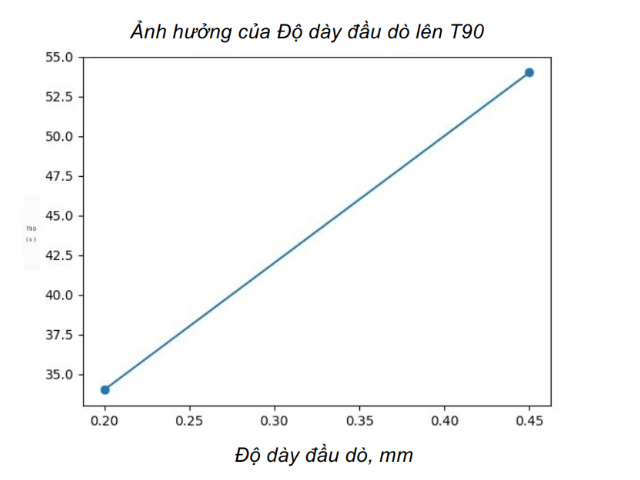

Ảnh hưởng của độ dày thành đầu dò

Việc giảm độ dày thành đầu dò được xác nhận là yếu tố có ảnh hưởng lớn nhất.

Các thử nghiệm cho thấy thời gian phản hồi T90 giảm từ khoảng 54 giây xuống 34 giây, khi giảm độ dày thành đầu dò từ 0,45 mm xuống 0,2 mm, cải thiện 37%.

Hiện tượng này là do khối lượng nhiệt thấp hơn và tốc độ truyền nhiệt đến phần cảm biến nhanh hơn.

Nhược điểm duy nhất của giải pháp này là khả năng đầu dò dễ bị hư hỏng hơn do có thành mỏng hơn, làm việc thường xuyên xảy ra tình trạng rơi rớt, va đập và sốc, thiết bị này có thể dễ gặp các sự cố hỏng thường xuyên hơn như bị cong vênh hoặc gãy.

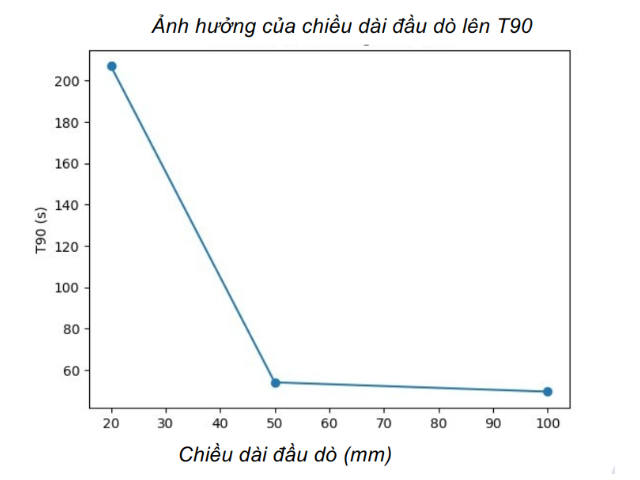

Ảnh hưởng của chiều dài đầu dò

Chiều dài của đầu dò có tác động quan trọng tương đương.

Việc tăng chiều dài từ 20 mm lên 50 mm sẽ làm giảm T90 từ hơn 200 giây xuống còn khoảng 54 giây, trong khi các mức tăng thêm lên đến 100 mm mang lại những cải thiện khiêm tốn hơn.

Điều này cho thấy sự tồn tại của một ngưỡng tối ưu (≈50 mm) mà vượt qua đó, các lợi ích có xu hướng ổn định.

Lý do cho sự khác biệt này nằm ở chỗ thân của bộ ghi dữ liệu hút nhiệt từ đầu dò (tip), làm mát nó và do đó làm chậm thời gian phản hồi. Bằng cách di chuyển phần tử cảm biến, nằm ở đầu dò, ra xa khỏi thân, chúng ta cải thiện thời gian phản hồi.

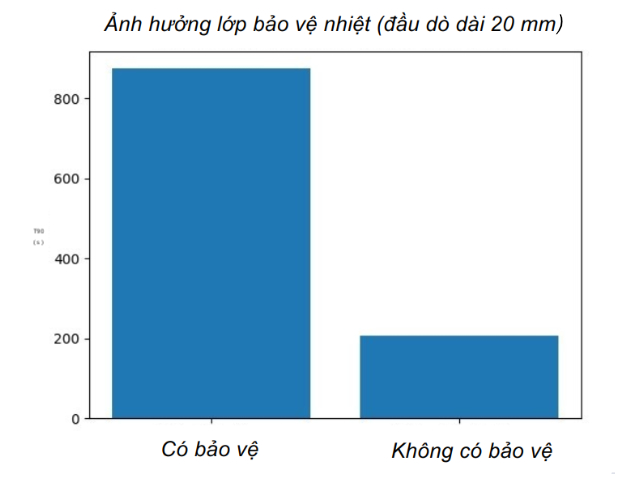

Ảnh hưởng của lớp bảo vệ nhiệt

Lớp bọc bảo vệ nhiệt tạo ra lực cản đối với quá trình truyền nhiệt.

Tác động này đặc biệt rõ rệt ở các đầu dò ngắn:

• Tăng mạnh thời gian phản hồi T90 ở các cảm biến 20 mm
• Tác động không đáng kể đối với chiều dài ≥ 50 mm

Hiện tượng này cho thấy vỏ bọc bảo vệ có thể trở thành một yếu tố quan trọng trong các ứng dụng có hình dạng nhỏ. Nguyên nhân của hiện tượng này cũng giống như đã mô tả ở phần chiều dài đầu dò.

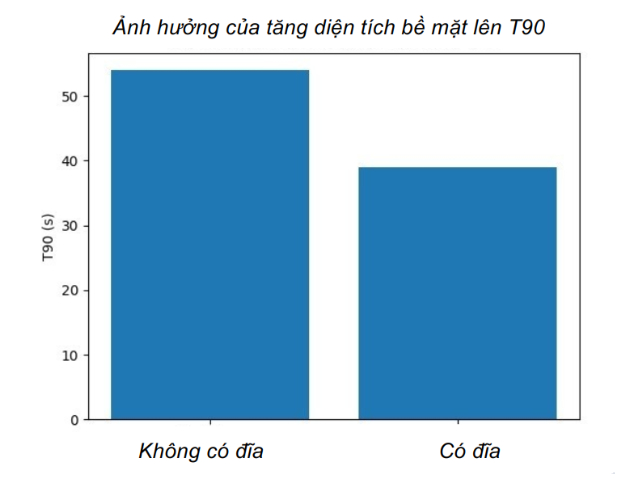

Vai trò của bề mặt tiếp xúc

Việc tăng bề mặt tiếp xúc giữa đầu dò và môi trường giúp cải thiện quá trình truyền nhiệt.

Việc bổ sung các thành phần phụ trợ (ví dụ: các đĩa kim loại dọc theo toàn bộ chiều dài của đầu dò) cho phép giảm T90 lên đến khoảng 28%. Điều này mở ra hướng đi cho các giải pháp thiết kế tiên tiến hướng tới tối ưu hóa hình học.

Các thông số phụ

Phân tích chỉ ra rằng:

• Hình dạng của đầu dò (tip) không ảnh hưởng đáng kể
• Đường kính ngoài có tác động không đáng kể

Do đó, các yếu tố này có thể được tối ưu hóa cho các nhu cầu cơ học hoặc ứng dụng thực tế mà không làm ảnh hưởng đến động lực học nhiệt.

Thiết kế Datalogger tối ưu thời gian phản hồi T90

Từ các kết quả thực nghiệm cho phép chúng tôi xác định một số hướng dẫn thiết kế:

• Ưu tiên các thành mỏng để giảm khối lượng nhiệt
• Áp dụng chiều dài ≥ 50 mm để đảm bảo thời gian phản hồi tốt
• Giảm thiểu hoặc tối ưu hóa tấm chắn nhiệt trong các cảm biến nhỏ gọn
• Tăng bề mặt trao đổi nhiệt khi có thể

Các hướng cải tiến tiếp theo bao gồm:

• Sử dụng các vật liệu có độ dẫn nhiệt cao (ví dụ: đồng) khi không xung đột với các yêu cầu khác (như yêu cầu về vật liệu an toàn cấp thực phẩm).
• Các giải pháp kết hợp (hybrid) với lớp phủ tương thích với môi trường thực phẩm.
• Cấu hình “trần” (naked – không bọc) cho các ứng dụng cụ thể, chỉ sử dụng trong môi trường khô ráo

Tác động của giá trị T90 trong các lĩnh vực

Ngành dược phẩm

• Độ tin cậy cao hơn trong các thẩm định nhiệt
• Kiểm soát tốt hơn các quy trình tiệt trùng
• Hỗ trợ tuân thủ quy định (GMP, FDA)

Ngành thực phẩm

• Xác định chính xác hơn các điểm lạnh
• Giảm rủi ro về mặt vi sinh
• Tối ưu hóa các chu kỳ quy trình

Giám sát công nghiệp

• Độ tin cậy cao hơn trong việc ghi lại các quá trình thay đổi quá nhiệt
• Chất lượng dữ liệu tốt hơn cho quá trình phân tích và Audit

Kết luận về thời gian phản hồi T90

Thời gian phản hồi T90 là một thông số then chốt quyết định chất lượng của phép đo nhiệt độ. Bằng chứng thực nghiệm cho thấy:

• Độ dày và chiều dài đầu dò là các yếu tố chủ đạo
• Lớp bảo vệ nhiệt cần được đánh giá theo hình học
• Tối ưu hóa bề mặt mang lại cơ hội để tiếp tục cải tiến

Thiết kế cảm được tính toán kỹ lưỡng giúp giảm đáng kể T90, cải thiện độ tin cậy tổng thể của hệ thống giám sát và an toàn quy trình.

Giá trị T90 cao hơn (đáp ứng chậm hơn) không nhất thiết là kém hơn so với T90 thấp hơn (đáp ứng nhanh hơn). Việc lựa chọn phụ thuộc phần lớn vào quy trình và nhu cầu phân tích. Trong các quy trình mà biến động nhiệt độ ở mức tối thiểu và hiếm khi xảy ra, một đầu dò có thời gian phản hồi T90 nhanh là không cần thiết.

Tương tự, điều này cũng không hữu ích trong các ứng dụng giám sát cần tránh các mức đỉnh quá độ do chúng không có ý nghĩa đối với việc duy trì chất lượng của sản phẩm được giám sát, ví dụ như trong giám sát môi trường, tủ lạnh và kho lạnh.

Trên thực tế, trong hầu hết các trường hợp, sản phẩm được giám sát có thời gian phản hồi chậm hơn đáng kể so với thời gian phản hồi của đầu dò và những biến động ngẫu nhiên diễn ra trong thời gian cực ngắn không ảnh hưởng đến khả năng hư hỏng của sản phẩm. Một đầu dò quá nhanh sẽ chỉ tạo ra các báo động giả.

Các giải pháp của hãng Tecnosoft

Từ các kết quả thực nghiệm, việc lựa chọn hệ thống đo lường không thể tách rời cấu hình cảm biến và cấu trúc của bộ lưu dữ liệu. Các dòng giải pháp MicroW và BlueWave đại diện cho hai cách tiếp cận bổ sung cho nhau, được thiết kế để tối ưu hóa sự cân bằng giữa thời gian đáp ứng, tính linh hoạt trong ứng dụng và quản lý dữ liệu.

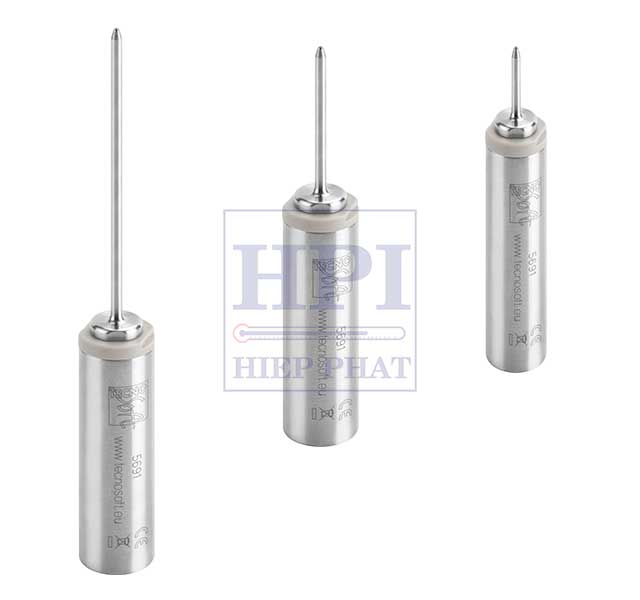

MicroW: Tối ưu hóa thời gian phản hồi T90 cho các ứng dụng quan trọng

Dòng MicroW được thiết kế cho các ứng dụng mà thời gian phản hồi là một thông số quyết định, chẳng hạn như:

• Thẩm định nhiệt (nồi hấp, lò nướng, đường hầm nhiệt)
• Nghiên cứu sự xâm nhập nhiệt (thực phẩm)
• Xác định các điểm lạnh (cold spots)

Các đặc điểm chính ảnh hưởng đến giá trị T90:

• Có đầu dò thành mỏng (0,2 mm) → giảm đáng kể T90
• Khả năng chọn chiều dài ≥ 50 mm → tối ưu hóa động lực học
• Các cấu hình với đầu dò tùy chỉnh để thích ứng với ứng dụng

Tham khảo các dòng thiết bị tự ghi nhiệt độ bằng thép không gỉ Tecnosoft dòng MicroW

Định vị kỹ thuật:

• MicroW là giải pháp lý tưởng khi mục tiêu là tối đa tốc độ đáp ứng và độ chính xác trong các biến thiên nhiệt.

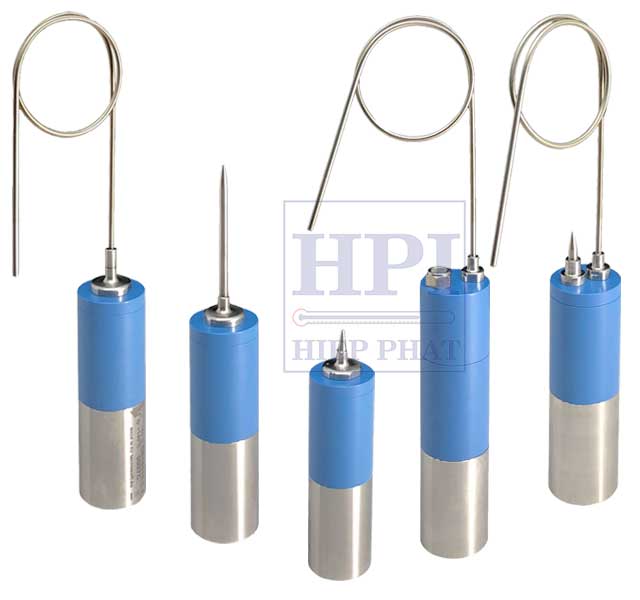

BlueWave: Giám sát thời gian thực và tính linh hoạt trong vận hành

Thiết bị tự ghi nhiệt độ Tecnosoft Dòng BlueWave giới thiệu một phương pháp tiếp cận không dây và thời gian thực mới, trong khi vẫn duy trì hiệu suất nhiệt nhất quán với nhu cầu công nghiệp.

Ứng dụng điển hình:

• Giám sát các quy trình liên tục
• Nghiên cứu động học với việc hiển thị kết quả ngay lập tức
• Môi trường nơi kết nối là một yếu tố quan trọng

Các điểm chính liên quan đến T90:

• Tích hợp với các đầu dò mỏng và có thể uốn cong
• Khả năng quan sát theo thời gian thực tác động của T90 trên quy trình
• Khả năng đáp ứng ra quyết định cao hơn trong quá trình thử nghiệm

Định vị kỹ thuật:

BlueWave là lựa chọn lý tưởng khi ngoài thông số T90, việc quan sát và phân tích hiện tượng nhiệt trong thời gian thực là điều thiết yếu

Lựa chọn giải pháp dựa trên ứng dụng

Tích hợp giữa thiết bị và thiết kế đầu dò

Kết quả thực nghiệm chứng minh rằng hiệu suất không chỉ phụ thuộc vào loại thiết bị mà còn vào đầu dò

Các giải pháp của hãng Tecnosoft cho phép:

• Lựa chọn các hình dạng được tối ưu hóa (độ dày/chiều dài)
• Phát triển các cấu hình tùy chỉnh
• Tích hợp với các vật liệu thay thế (ví dụ: đồng) cho các ứng dụng tiên tiến
  Phương pháp tiếp cận này cho phép hệ thống đo lường được chuyển đổi từ một công cụ thu thập đơn giản thành đòn bẩy kỹ thuật để cải thiện quy trình.

Lợi ích của việc áp dụng giải pháp được cấu hình chính xác

Việc áp dụng một giải pháp được cấu hình chính xác cho phép:

• Giảm sai số đo lường trong các quá trình quá nhiệt (quá độ)
• Độ tin cậy cao hơn trong các thẩm định
• Tối ưu hóa các chu kỳ nhiệt (thời gian/năng lượng)
• Giảm rủi ro không tuân thủ

Hy vọng rằng bài viết trên đây của Thiết bị Hiệp Phát đã giúp quý khách hàng hiểu rõ hơn về ảnh hưởng của thời gian phản hồi T90 với quá trình đo nhiệt độ. Nếu quý khách hàng có nhu cầu tìm hiểu thêm về các dòng datalogger đo nhiệt độ, độ ẩm hãng Tecnosoft – Italy cao cấp, chính hãng tại Thiết bị Hiệp Phát, đừng ngần ngại liên hệ với chúng tôi qua SĐT: 0937.012.813 – Mr. Giảng hoặc Email: sales4@thietbihiepphat.com để được tư vấn kịp thời.
